مدیریت پهنای باند در کریو کنترل – Bandwidth management

مدیریت پهنای باند در کریو کنترل – Bandwidth management، در این مقاله قصد داریم مدیریت پهنای باند را در کریو کنترل مورد بررسی قرار دهیم. استفاده از Bandwidth management and QoS در کریو این قابلیت را برای ما فراهم می آورد تا بتوان برای سرویس ها، اپلیکیشن ها و کاربران خود در سطح شبکه یک پهنای باند مشخصی را در نظر بگیریم تا بتوان مدیریت کاملی روی پهنای باند اینترنت سازمان داشته باشیم و از پهنای باند به صورت بهینه استفاده نموده و سرویس های ضروری در شبکه همواره به صورت تضمین شده ای از اینترنت بهره مند گردند.



مدیریت پهنای باند در کریو کنترل – Bandwidth management

فهرست مطالب

  1. مدیریت پهنای باند در کریو کنترل
  2. اجزای تشکیل دهنده Rule
  3. انواع ترافیک



جهت دسترسی به تنظیمات مدیریت پهنای باند از منوی پنل مدیریتی کریو کنترل گزینه Bandwidth management and QoS را انتخاب نماییم. قبل از انجام هر گونه تنظیمات در قسمت Bandwidth Management ابتدا در قسمت Internet bandwidth می بایست پهنای باند آپلود و دانلود اینترنت خود را معرفی نمایید. دقت داشته باشید که پهنای باند واقعی اینترنت را در این قسمت باید لحاظ نمود. جهت دستیابی به سرعت اینترنت خود می توانید از ابزار تست سرعت اینترنت استفاده نمایید.

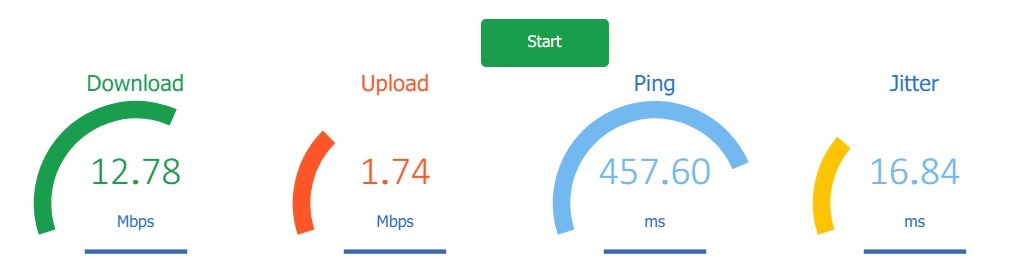

تست سرعت اینترنت

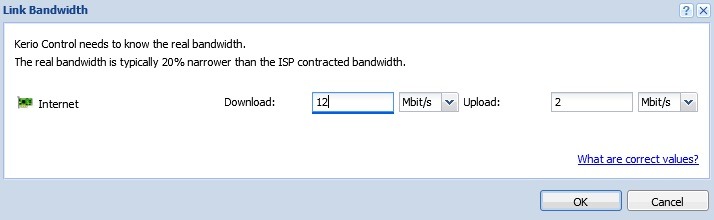

پس از به دست آوردن مقادیر دانلود و آپلود می بایست آن ها را در قسمت Internet Bandwidth وارد نمود.

پهنای باند اینترنت



در قسمت Bandwidth management and QoS نیز Rule هایی به صورت پیش فرض وجود دارد و همچنین حق تقدم و ترتیب قوانینی که در این قسمت وجود دارد مشابه Traffic Rules اهمیت خواهد داشت. در هنگام نوشتن قوانین می بایست به این نکته دقت نمود که Rule هایی با جزئیات بیشتر در سطر های بالا و Rule های کلی در سطر های پایین قرار گیرند. چنانچه Check Box کنار هر Rule تیک داشته باشد به معنای فعال بودن آن می باشد.

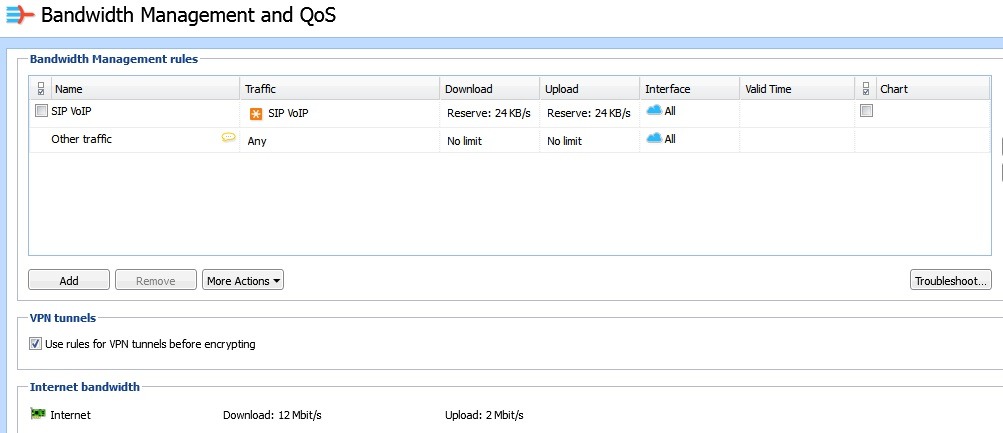

اجزای تشکیل دهنده Rule در Bandwidth management

  • Name : در این قسمت نام قانون مورد نظر قابل مشاهده می باشد.
  • Traffic : در این ستون نوع ترافیک مشخص می گردد.
  • Download : در این قسمت پهنای باند دانلود ترافیک مورد نظر را مشخص می نماییم. در این گزینه می توان یک حداقل ( Reserve at least ) و یک حداکثر پهنای باند ( Do not exceed ) برای دانلود ترافیک مورد نظر تعیین نمود.
  • Upload : در این قسمت پهنای باند آپلود ترافیک مورد نظر را مشخص می گردد. در این گزینه نیز می توان یک حداقل ( Reserve at least ) و یک حداکثر پهنای باند ( Do not exceed ) برای آپلود ترافیک مورد نظر تعیین نمود.
  • Interface : در این قسمت می توانیم Rule ایجاد شده را روی یک یا تمامی اینترفیس های اینترنت اعمال نماییم . چنانچه گزینه All را انتخاب نماییم Rule مورد نظر روی تمامی اینترفیس های اینترنت کریو کنترل اعمال خواهد گردید.
  • Valid Time : چنانچه در قسمت Time Ranges، رنج زمانی خاصی تعریف شده باشد در ستون Valid Time می توان آن را اعمال نمود.

اجزا





انواع ترافیک در Bandwidth management

هنگام ایجاد Rule در Bandwidth management همانطور که گفته شد در ستون Traffic می توان نوع ترافیک مورد نظر جهت اعمال پهنای باند را مشخص نمود.

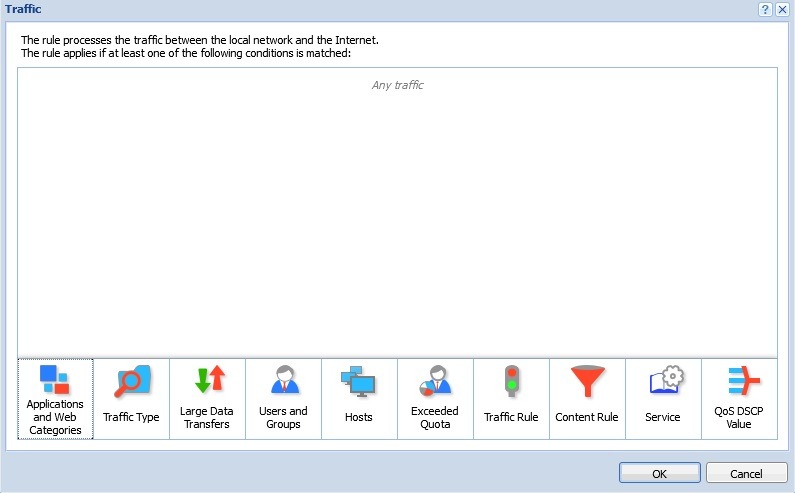

انواع ترافیک

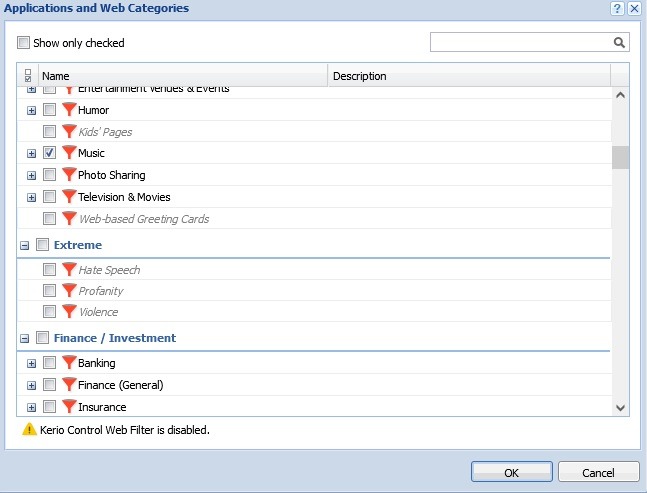

  • Application and Web Categories: در این قسمت بر اساس Web Filter های از پیش تعریف شده می توان ترافیک مورد نظر را انتخاب نمود. باید در نظر داشت استفاده از این قابلیت نیاز به لایسنس مجزا Web Filter می باشد. برای مثال در این قسمت با انتخاب گزینه Music می توان پهنای باند خاصی را به تمامی سایت های مربوط به موسیقی اعمال نمود.

گزینه Application and Web Categories

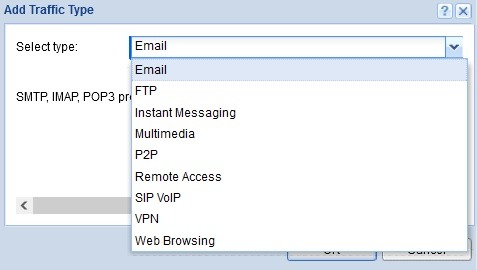

  • Traffic Type: در این قسمت می توانیم برای هر نوع ترافیک در شبکه یک پهنای باند در نظر بگیریم. این ترافیک ها شامل Email، FTP، Instant messaging، Multimedia، P2P و … می باشد. با انتخاب هر ترافیک پروتکل های مربوط به ترافیک مورد نظر قابل مشاهده می باشد. برای مثال به واسطه Traffic Type این امکان وجود دارد تا به ترافیک های Email یک پهنای باند حداقل و حداکثر تخصیص یابد.

گزینه traffic Type

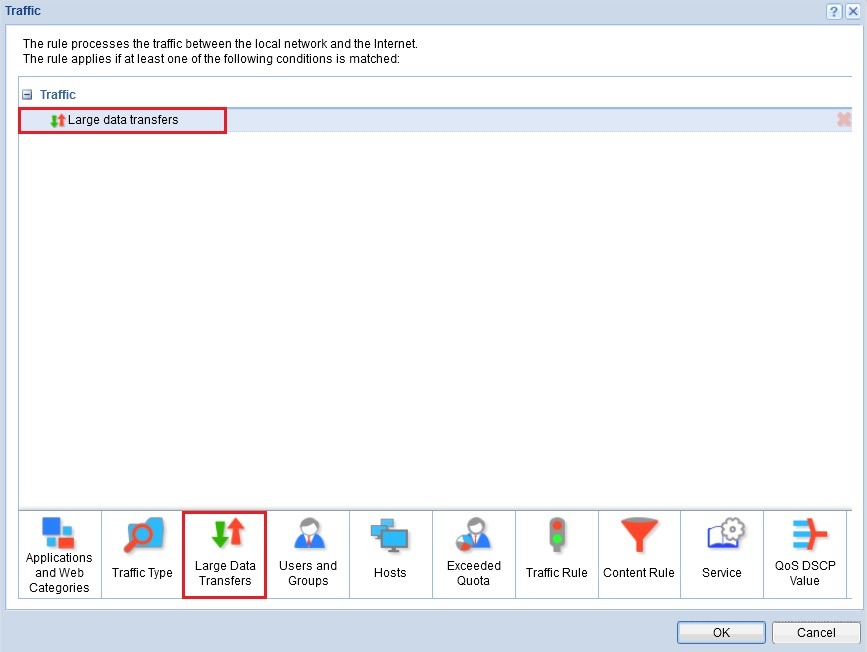

  • Large Data Transfers: با انتخاب این گزینه می توان یک سقف مشخصی از پهنای باند را به دریافت و ارسال داده هایی با حجم بالا اختصاص داد. کریو کنترل بر اساس دو پارامتر یک داده را به عنوان Large Data در نظر می گیرد. پارامتر اول حجم داده است که مقدار این پارامتر به صورت غیر قابل تغییر می باشد. پارامتر دوم idle time بین بسته ها می باشد. چنانچه یک داده شامل هردو پارامتر گردد به عنوان Large Data محسوب می گردد. در نظر داشته باشید انتخاب این گزینه ممکن است ارسال و دریافت برخی از داده ها در شبکه را با مشکل مواجه نماید.

گزینه Large Data Transfers

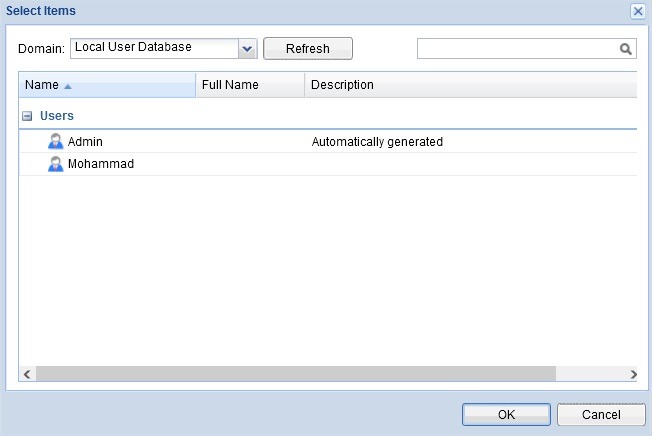

  • Users and Groups: در این قسمت می توان جهت یک کاربر یا گروهی از کاربران یک پهنای باند خاص را در نظر گرفت. به عنوان مثال برای گروه IT یک سرعت اینترنت خاصی در نظر گرفته شود.

گزینه Users and Groups



  • Hosts: از این گزینه جهت اضافه نمودن یک دستگاه و یا کامپیوتر خاص برای اعمال محدودیت های Bandwidth management استفاده نمود. در این قسمت از نام کامپیوتر، آدرس IP، یک رنج از آدرس های IP و یا آدرس شبکه می توان بهره برد.

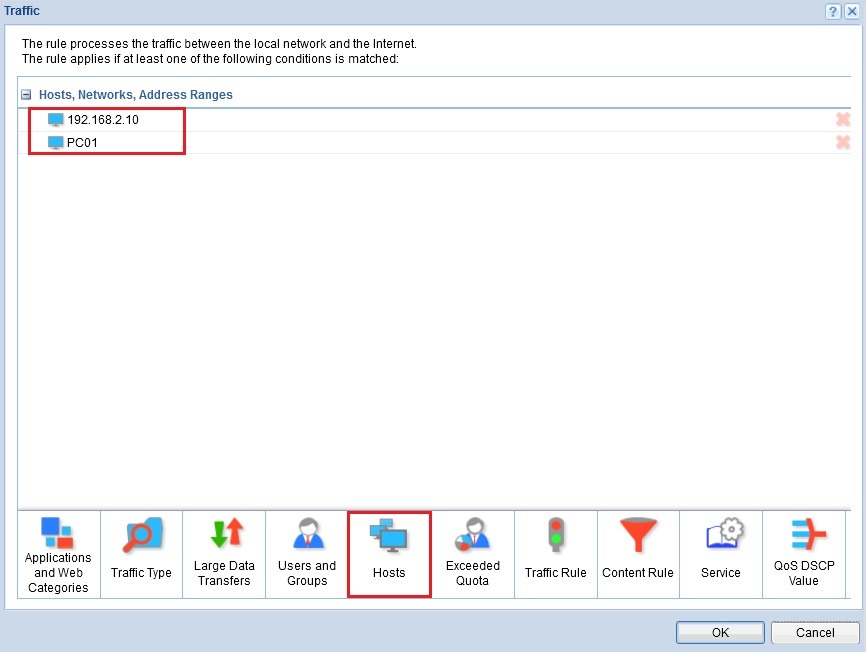

گزینه Hosts

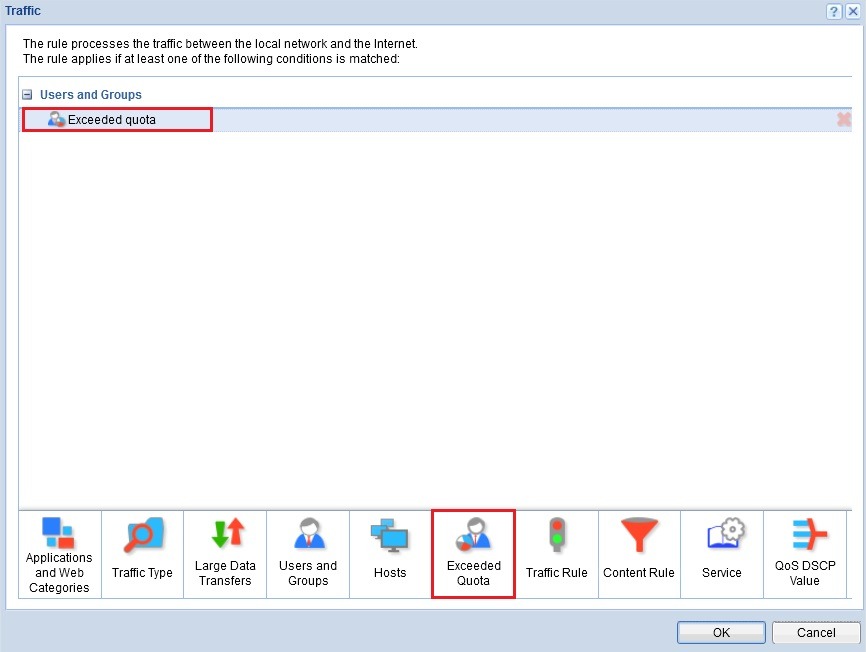

  • Exceeded Quota: چنانچه در هنگام ایجاد یک کاربر یک Quota خاصی برای این کاربر در نظر گرفته شده باشد برای مثال در هنگام ایجاد کاربر حداکثر حجم کاربر را روی 500 مگابایت تنظیم نموده گزینه Do not Block Further traffic را انتخاب کرده باشیم، اگر کاربر از مقدار حجم 500 مگابایت خود فراتر رفت پهنای باند این کاربر به یک میزان خاص کاهش پیدا نماید. در انتخاب این گزینه باید به این موضوع دقت داشت که این محدودیت روی تمامی کاربرانی که به سقف آستانه مصرف خود رسیده اند اعمال خواهد گردید.

گزینه Exceeded Quota



  • Traffic Rule: در این گزینه می توان برای Rule هایی که در قسمت Traffic Rule ایجاد نموده ایم محدویت های مربوط به پهنای باند را اعمال و آن ها را مدیریت و کنترل نماییم.

گزینه Traffic Rule



  • Content Rule: از این گزینه نیز مشابه Traffic Rule می توانیم بر روی Rule های ایجاد شده در قسمت Content Filter، محدودیت های مدیریتی پهنای باند را اعمال نماییم.

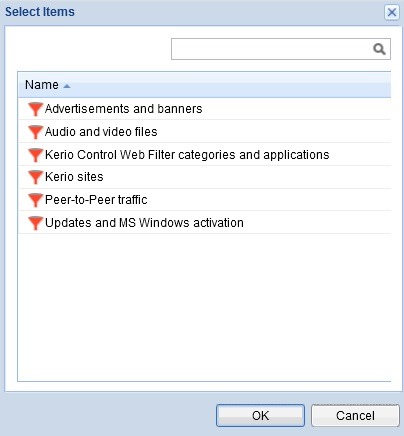

گزینه Content Rule

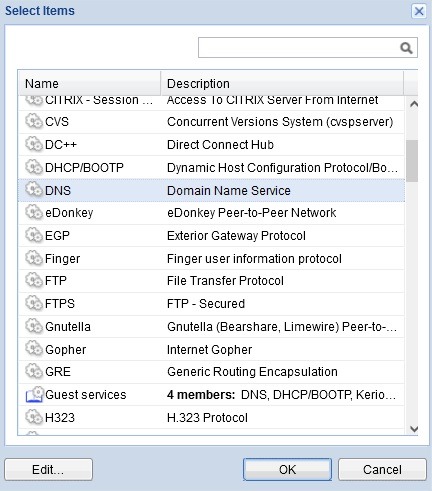

  • Service: از این گزینه جهت مشخص نمودن سرویسی خاص برای اعمال محدودیت پهنای باند می توان استفاده نمود. برای مثال جهت اختصاص پهنای باند خاص بر روی سرویس DNS کافی است گزینه DNS را در قسمت Service انتخاب نماییم.

گزینه Service



  • QoS DSCP Value: این قسمت مربوط به بسته هایی که برچسب های QoS را شامل می شوند، می باشد و به واسطه این گزینه می توان برای این بسته ها مقدار DSCP را مشخص نماییم.



پس از مشخص نمودن مقادیر ستون Traffic می توان با استفاده از ستون های Download و Upload مقدار پهنای باند سرویس و یا کاربر مورد نظر را مشخص نماییم. برای انجام این تنظیمات کافی است در سطر ایجاد شده در ستون Download و یا Upload دوبار کلیک نموده و مقادیر حداقل پهنای باند را در قسمت Reserve at least و حداکثر را در قسمت Do not Exceed وارد نمود.

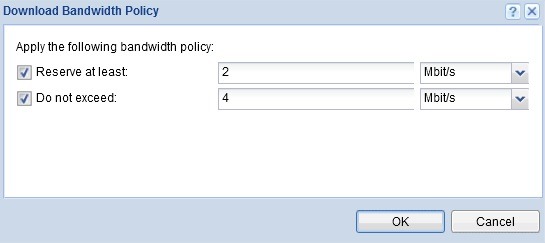

پهنای باند
