راه اندازی Private VLANs در سیسکو

راه اندازی Private VLANs در سیسکو، ممکن است یک شبکه با یک Subnet در دسترس داشته باشیم و قصد داشته باشیم این یک Subnet را به چندین بخش تقسیم نماییم. دلیل اینکه از VLANs با s جمع آورده می شود این است که چندین VLAN در آن دخیل می باشد. در مبحث Private VLAN یک عنوان به نام Primary وجود دارد که یک VLAN اصلی به شمار می رود و بر مبنای آدرس IP در شبکه فعالیت می نماید. پس از ایجاد Primary VLAN و آدرس دهی آن می بایست VLAN های دیگر که وابسته به Primary هستند، ایجاد گردند که این VLAN ها را Secondary می نامند  که در واقع زیر دامنه های ( Subdomain ) های Primary می باشند.

راه اندازی Private VLANs در سیسکو

فهرست مطالب

1. راه اندازی Private VLANs در سیسکو
2. انواع Secondary VLAN
3. انواع پورت
4. راه اندازی

انواع Secondary VLAN

دو نوع Secondary VLAN وجود دارد که به صورت زیر می باشد:

• Isolated : در این نوع از Secondary VLAN ها هر پورت به صورت مجزا می باشد بدین صورت که پورت هایی که در این VLAN ها قرار دارند هیچگونه ارتباطی با یکدیگر نخواهند داشت و از وجود یک دیگر بی اطلاع می باشند. به عبارت دیگر پورت های درون Isolated VLAN حالت قرنطینه خواهند داشت. باید دقت داشت که در Private VLAN تنها یک Isolated VLAN می توان ایجاد و پیاده سازی نمود.
• Community : در واقع گروهی از پورت ها هستند که قصد تعامل با یکدیگر را خواهند داشت. پورت هایی که درون یک Community VLAN قرار دارند قادرند با یکدیگر ارتباط برقرار نمایند. تعداد Community VLAN ها دارای محدودیت نمی باشند. این نکته حائز اهمیت است که Community VLAN های متفاوت قادر به برقراری ارتباط با یکدیگر نمی باشند.

همانطور که گفته شد در ابتدای پیاده سازی Private VLAN یک Primary VLAN ایجاد خواهد گردید و تمامی isolated VLAN ها  و Community VLAN ها با این Primary در ارتباط خواهند بود تا بتوانند با شبکه فیزیکی در تعامل باشند. جهت ایجاد Community VLAN برای هر Community  یک VLAN ایجاد می نماییم. در مرحله بعدی VLAN ایجاد شده را به Primary VLAN مرتبط می نماییم.

انواع پورت در Private VLAN

• Community: پورت هایی که درون Community VLAN ها قرار دارند به عنوان Community Port شناخته می شوند.
• Isolated: هر پورتی که در Isolated VLAN قرار داشته باشد به عنوان Isolated Prot شناخته می شود.
• Promiscuous: پورت یا پورت هایی که درون Primary VLAN قرار می گیرد. این پورت قابلیت ارتباط با انواع پورت ها را دارد. به دلیل اینکه همه پورت ها نیاز به Default gateway دارند قاعدتا پورت های Promiscuous به روتر متصل خواهد بود.

راه اندازی Private VLAN

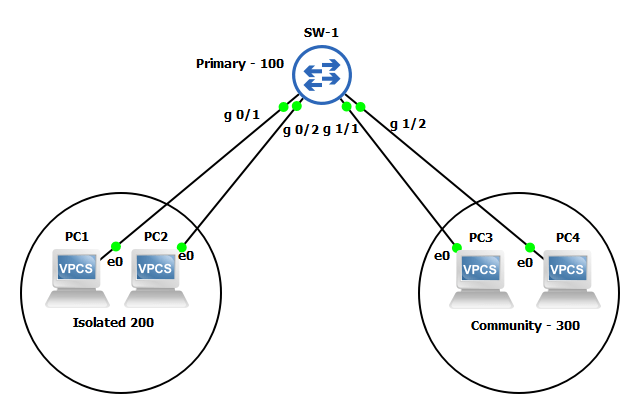

جهت پیاده سازی Private VLAN سناریو زیر مفروض می باشد.

در این سناریو از VLAN 100 جهت Primary VLAN، VLAN 200 جهت Isolated VLAN و VLAN 300 جهت Community VLAN استفاده گردیده است.
چنانچه از VTP ورژن 1 و 2 در شبکه استفاده می گردد لازم است تا Mode را روی Transparent قرار دهیم. در صورتی که از VTP ورژن 3 استفاده می نماییم این ورژن نیاز به تنظیمات خاصی ندارد و سازگار خواهد بود.

Switch(config)# vtp mode transparent

در محله بعدی می بایست VLAN های مورد نظر را ایجاد نموده و به Community و Isolated های مورد نظر مرتبط گردند.

Switch(config)# vlan 300
Switch(config-vlan)# private-vlan community
Switch(config-vlan)# exit
Switch(config)# vlan 200
Switch(config-vlan)# private-vlan isolated
Switch(config-vlan)# exit

باید دقت داشت که تنها یک isolated می توان ایجاد نمود. در مرحله بعدی Primary VLAN را ایجاد و VLAN های ثانویه ( Secondary ) را به آن اضافه می نماییم  که شامل کلیه VLAN های Community و Isolated می گردد.

Switch(config)# vlan 100
Switch(config-vlan)# private-vlan primary
Switch(config-vlan)# private-valn association 200,300,400,500

در مرحله بعدی باید تنظیمات در سطح اینترفیس انجام پذیرد. در اولین قسمت می بایست پورت Promiscuous را مشخص نماییم و همچنین کلیه VLAN ها ثانویه را به این پورت نگاشت نماییم.

Switch(config)# interface g 0/0
Switch(config)# switchport mode private-valn promiscuous
Switch(config)# switchport private-vlan mapping 100 200,300

اکنون پورت g 0/0 در سوئیچ به عنوان Primary محسوب می گردد. در بیشتر سناریو ها به این پورت یک روتر به عنوان Default Gateway متصل می نمایند.
جهت اضافه نمودن پورت های مورد نظر به Isolated VLAN به صورت زیر عمل خواهیم نمود:

Switch(config)# interface range g 0/1-2
Switch(config-if)#switchport mode private-vlan host
Switch(config-if)#switchport private-vlan host-association 100 200

با دستور فوق دو پورت g 0/1 و g 0/2 درون Isolated VLAN قرار می گیرند و پورت هایی که در این نوع از VLAN قرار دارند تنها قادر به برقراری ارتباط با Primary می باشند و اصطلاحا ایزوله می باشند.

اضافه نمودن پورت به Community VLAN ها نیز کاملا مشابه Isolated ها می باشد و مکانیزم جداسازی و تشخیص نوع این VLAN ها بر اساس شماره VLAN های مشخص شده می باشد.

Switch(config)# interface range g 0/2-3
Switch(config-if)#switchport mode private-vlan host
Switch(config-if)#switchport private-vlan host-association 100 300

پورت هایی که با استفاده از دستور فوق درون Community VLAN قرار می گیرند قادرند با یکدیگر و همچنین Primary ارتباط برقرار نمایند.

همچنین برای مشاهده تنظیمات انجام شده، پورت ها و VLAN های مورد نظر می توان از دستور زیر استفاده نمود.

Switch# show vlan private-vlan

خروجی دستور زیر به صورت زیر خواهد بود:
